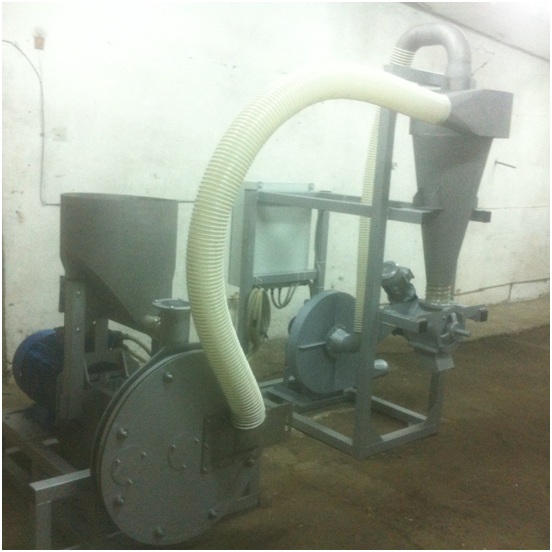

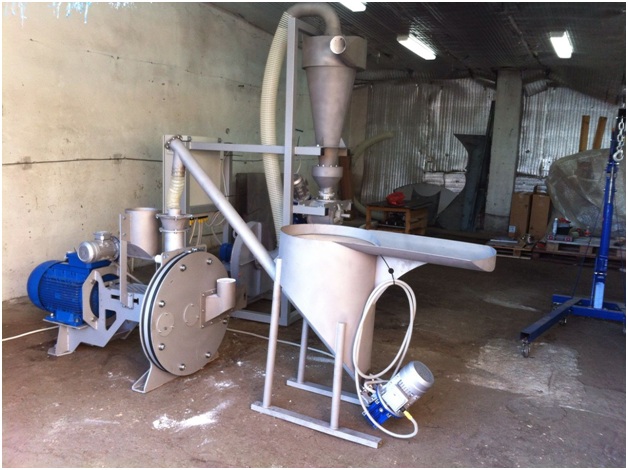

Общий вид помольного комплекса РВМ-600В
Помольный комплекс РВМ-600В выполнен по схеме с протоком воздуха. Материал подаётся в помольную камеру из бункера сырья при помощи винтового питателя с регулируемой производительностью. Материал попадает в помольную камеру пройдя через ступень магнитного сепаратора. Сырьё измельчается в помольной камере роторного типа с регулируемой степенью измельчения. Далее измельчённый выделяется в циклоне, откуда выводится шлюзовым затвором.
Принудительный проток воздуха организован с помощью вентилятора высокого давления.
Управление помольным комплексом осуществляется со шкафа управления.
Технические характеристики РВМ-600В
Характеристика |
Значение |
Примечание |
Производительность, кг/час |
40-400 |
|
Установленная мощность, кВт |
25,5 |
|
Размер частиц на входе max, мм |
15 |
подача винтовым питателем |
Масса, кг |
750 |
|
Напряжение сети, В |
380 |
3ф |

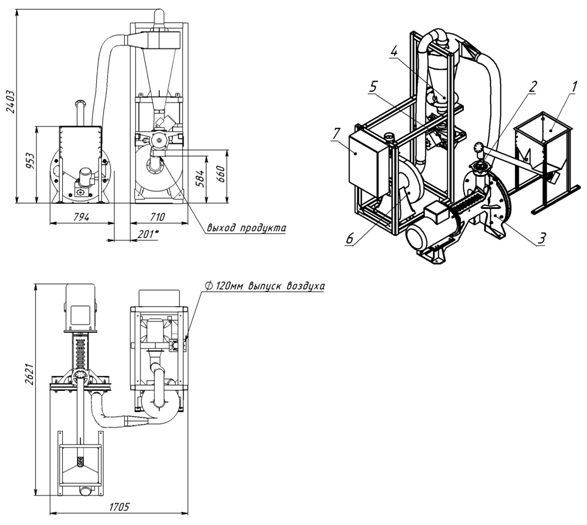

Схема РВМ-600В

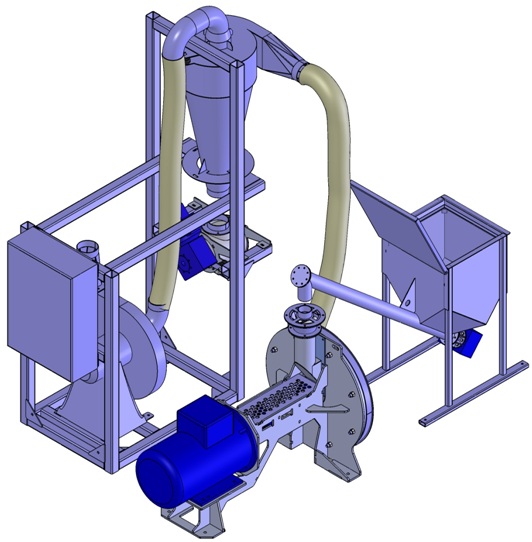

Состав мельницы РВМ-600В
1-Бункер с винтовым питателем;
2-Магнитный сепаратор;
3-Помольный узел;
4-Циклон;
5-Шлюзовой затвор с приводом;
6-Вентилятор;
7-Шкаф управления.
