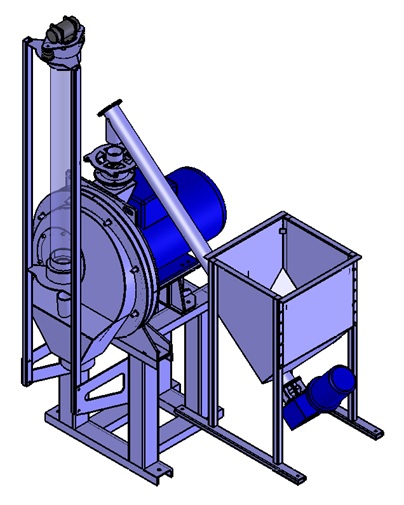

Общий вид помольного комплекса РВМ-600С
Помольный комплекс РВМ-600С выполнен по схеме без протока воздуха. Материал подаётся в помольную камеру из бункера сырья при помощи винтового питателя с регулируемой производительностью. Материал попадает в помольную камеру пройдя через ступень магнитного сепаратора. Сырьё измельчается в помольной камере роторного типа с регулируемой степенью измельчения. Измельчённый материал выводится из помольной камеры самотёком. Сбор материала может быть организован в герметичную ёмкость с периодическим или непрерывным опорожнением.
Вращающийся ротор создаёт напор воздуха. Для сброса давления воздуха на помольной камере установлен рукавный фильтр с системой вибровстряхивания.
Управление помольным комплексом осуществляется со шкафа управления
Технические характеристики РВМ-600С
Характеристика |
Значение |
Примечание |
Производительность, кг/час |
40-400 |
|
Установленная мощность, кВт |
22,7 |
|
Размер частиц на входе max, мм |
10 |
подача винтовым питателем |
Масса, кг |
550 |
|
Напряжение сети, В |
380 |
3ф |

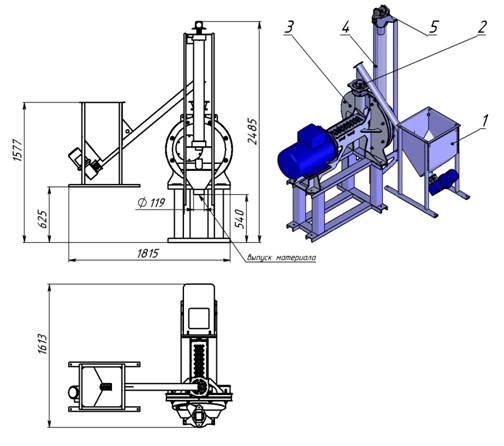

Схема РВМ-600С
Состав мельницы РВМ-600С
1-Бункер с винтовым питателем;
2-Магнитный сепаратор;
3-Помольный узел;
4-Циклон
5-Вибродвигатель.
